工業閥門密封面手工研磨
靜密封面的研磨適用于不平整超差和缺陷深度在0.3mm以內的劃傷、擦傷、蝕點、壓痕的修復。
靜密封面研磨形式及操作方法見表9-15
(1)靜密封面的研磨要求①研磨應符合技術要求,并按要求驗收。
②研磨量控制在0.3mm以內,檢查靜密封面預緊間隙是否符合要求。
③研磨過程中,應一邊研磨一邊檢查,防止研磨缺陷的產生。
④研磨后的靜密封面表面粗糙度應滿足以下要求:一般靜密封面不大于Ra12.5μm;O形圈槽不大于Ra6.3μm;梯形槽、透鏡墊、錐形靜密封面不大于Ra3.2μm;剛性靜密封面不大于Ra0.4μm。
⑤研磨后的靜密封面用著色法檢查平面度,其要求是:一般靜密封面上的印影分布均勻;梯形圖、透鏡墊、錐面墊與靜密封面上的印影分布均勻且連續;剛性靜密封面印影為圓形且連續為合格。

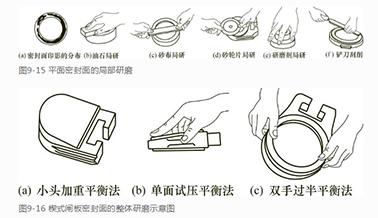

(2)平面密封面的研磨平面密封面的研磨修復過程包括準備、清洗和檢查、研磨及檢查等過程。
①準備研磨物料、選擇研磨用具、調試研磨機和備好研磨工業閥門密封面檢驗工具等。

常用的物料有砂布、砂紙、研磨劑、稀釋液及檢驗的紅丹、鉛筆等;研磨用具有研具導向器、萬向聯軸器和手柄;若用研磨機研磨,應事先檢查、加油和調試好研磨機;檢驗工業閥門密封面的工具主要是標準平板,使用研磨機時可用水平儀校正密封面的水平度,有條件的也可用粗糙度測量儀、表面粗糙度比較樣塊等工具。
②清洗和檢查,清洗密封面應在油盆內進行,清洗劑一般用洗滌汽油或煤油,邊洗邊檢查密封面損壞情況,做到心中有數。
在清洗中,用眼睛難以確定的微細裂紋,可用著色探傷法進行檢查。
清洗后,應檢查閥瓣、閘板密封面密合情況,檢查一般用紅丹和鉛筆。用紅丹試紅,檢查密封面印影,確定密封面密封情況;或用鉛筆在閥瓣和閥座密封面上劃幾道同心圈,然后將閥瓣與閥座疊放在一起相對旋轉,檢查鉛筆圓圈擦掉情況,確定密封面密合情況。如果密封面密合不好,可用標準平板分別檢驗閥瓣和閥座、閘板密封面和閥座密封面,確定研磨部位。
